Как разобрать замок Эльбор?

Замковые механизмы Эльбор производятся одноименной компанией, специализирующейся на выпуске дверей и мебельной фурнитуры. Продукция фирмы, основанная на собственных конструкторских разработках, отличается повышенной защитой от взлома и хорошим качеством. Однако любой механизм может дать сбой. Изучив, как разобрать замок Эльбор, со многими проблемами удастся справиться самостоятельно.

Почему может понадобиться разборка замка?

К разборке замка обычно прибегают в случаях его неисправности. Делается это для того, чтобы починить поломку или произвести замену механизма.

Причинами неполадок с закрывающей системой могут стать:

  • неправильная установка устройства;
  • износ деталей;
  • отсутствие ухода;
  • попытка взлома;
  • посторонние предметы в конструкции.

Общее устройство замка Elbor

Компания Elbor производит цилиндровые и сувальдные механизмы, которые устанавливаются как на входные, так и на межкомнатные двери. Устройство конструкции в большей мере зависит от типа установленного изделия.

Устройство цилиндровых механизмов Elbor

Цилиндровая система состоит из следующих основных элементов:

1. Ротор. Представляет собой корпус цилиндра, в котором сосредоточены основные детали механизма.

2. Возвратные пружины. Они ответственны за движение секретных элементов (пинов).

3. Пины или штифты. Являются кодовыми элементами, от которых зависит уровень защиты.

4. Поводок. Подвижная деталь механизма, передающая действие на запирающие ригели.

Рассмотрим механизм действия устройства. По отверстию, расположенному в роторе, продвигается ключ и изменяет положение пинов. Штифты устанавливаются в позиции, соответствующие рисунку ключа, что позволяет ротору и поводку повернуться, а механизму разблокироваться. При повороте ключа для закрывания пины под воздействием возвратных пружин встают в прежнее положение, система блокируется.

Если взять неподходящий ключ, штифты не смогут встать в секретную позицию. Часть из них останется в корпусе, часть попадет в ротор. Цилиндр в таком случае не повернется и открытия механизма не произойдет.

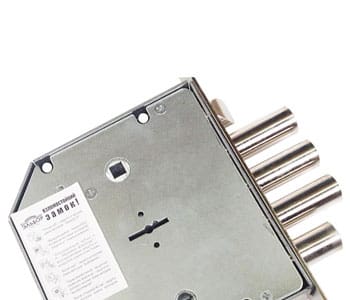

Устройство сувальдных механизмов Elbor

В конструкцию сувальдного замка входят:

  • Засов или ригель. Элементы, которые выдвигаются из корпуса и блокируют дверь.
  • Зубчатая гребенка. Представляет собой пластину с вырезами, которая перемещает ригель.
  • Стойка хвостовика засова. Необходима для блокировки засова.
  • Сувальды. Фигурные пластины, в вырезах которых перемещается стойка ригеля.

Действует механизм следующим образом: при размещении ключа в устройстве каждая его бороздка попадает в сувальду и приподнимает ее. Пластины цепляются со стойкой ригеля и двигают засов. Происходит закрытие или открытие замка.

Особенности запирающих механизмов Эльбор

Elbor выпускает несколько серий механизмов, обладающих своими особенностями. Самыми популярными из них являются:

1. Серия Сапфир. Устройства данной серии соответствуют высшему (четвертому) классу безопасности. Предназначены они для установки на входные металлические двери. В модельном ряду Сапфир представлены исключительно сувальдные механизмы. Конструкция оснащена защитной бронепластиной и 12 сувальдами. Ригели имеют максимальный из всех серий диаметр – 22 мм.

2. Серия Базальт. Устройства серии Базальт представлены сувальдными системами, которые используются для установки как в металлические, так и в деревянные двери. Имеют 4 класс взломостойкости. Толщина засовов составляет 14 мм.

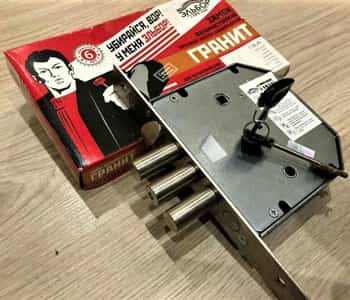

3. Серия Гранит. Механизмы этой серии также являются сувальдными и имеют 4 класс безопасности. Оснащены ригелями диаметром 18 мм.

4. Серия Кремень. В данной серии выпускаются цилиндровые и сувальдные механизмы. Подходят они для установки во входные и межкомнатные двери. Устройства имеют 2 и 3 классы взломостойкости.

5. Серия Лазурит. В рамках данной серии производятся цилиндровые и сувальдные изделия 4 класса безопасности. Используются для установки во входных деревянных и металлических дверях.

6. Серия Рубин. Закрывающие механизмы данной серии предназначены для использования в металлических дверях усиленной конструкции. Класс безопасности – 4. Модельный ряд представлен сувальдными замками высокой секретности, цилиндровыми механизмами и комбинированными вариантами.

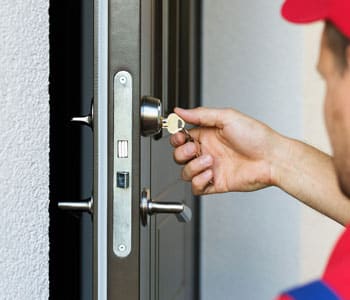

Как замок Эльбор разобрать самостоятельно?

Если установлен замок Эльбор, демонтировать его можно различными способами в зависимости от вида конструкции. В цилиндрических механизмах чаще всего достаточно починить или поменять личинку. Сувальдные замки необходимо разбирать полностью.

Для того, чтобы разобрать цилиндрическое устройство, нужно:

  • снять накладные кольца (если они есть) и выкрутить саморезы, которые крепят планки основания элементов внутри и снаружи помещения;
  • удалить болт, фиксирующий личинку, который расположен в торце двери;
  • с помощью ключа повернуть цилиндр до положения, когда поводок будет находиться на ровне с корпусом замка двери;
  • вынуть сердцевину, надавив на нее пальцем.

После выполнения данных действий можно осуществить ремонт личинки или заменить ее на новую.

ВАЖНО. Если необходимо демонтировать весь механизм замка целиком, может понадобиться разборка двери: необходимо будет снять декоративную панель и внутренний стальной лист дверного полотна.

Чтобы демонтировать замок сувальдного типа, нужно:

  1. Снять внешнюю фурнитуру. С помощью отвертки и шестигранника на 3 мм (он нужен для удаления стопорного винта на ручках) необходимо снять все накладки, глазок и ручки.
  2. Убрать декоративную внутреннюю панель. Дверь Elbor снабжена панелью, которая держится за счет профиля на торце. Его необходимо отсоединить, открутив саморезы. Затем панель следует вытянуть из пазов, расположенных вверху и внизу.
  3. Снять стальной лист. Он закреплен под панелью с помощью саморезов.
  4. Отсоединить вертикальные тяги. Это можно сделать шестигранником, размер которого 5 мм. Тяги прикреплены к замку сверху и снизу.
  5. Снять замок. Для этого нужно открутить еще два винта, которые держат систему внутри полотна, и вынуть крепления с торца двери. Теперь можно вытянуть замок в сторону петель.

После выполненных действий можно приступать к установке нового механизма или пробовать отремонтировать старый. Для ремонта придется демонтировать корпус: крышку, закрывающую доступ к системе, нужно снять, открутив винты.

Под крышкой находится секрет замка в виде стопки сувальд и другие необходимые детали. Отведя в сторону пружины, можно достать из корпуса данную стопку пластин, которые нанизаны на специальный крепеж и прилегают к стойке хвостовика.

Произведя данную работу, можно будет определить причину поломки и заменить испорченную деталь. После этого, смазав все подвижные элементы механизма, необходимо собрать замок и установить его на место.

Если починить устройство не удалось, следует приобрести и установить новый механизм. Он должен по своим параметрам полностью соответствовать старому.

ВАЖНО. Все сувальды расположены в строго определенном порядке, после нарушения которого открыть замок не удастся. Поэтому, разбирая механизм, рекомендуется пронумеровать сувальды маркером.

Советы и рекомендации

Для того, чтобы закрывающее устройство прослужило дольше, необходимо следовать рекомендациям производителя и придерживаться следующих советов:

  • пользоваться услугами квалифицированных мастеров по установке замков;
  • осуществлять уход за устройством, смазывать его подвижные детали;
  • предохранять механизм от попадания грязи;
  • не прикладывать лишних усилий при повороте ключа.

Если все же случилась поломка и нужно разобрать замок Эльбор, лучше обратиться к специалистам. Для проведения всех работ самостоятельно потребуются хорошие слесарные навыки и много времени. Мастер выполнит ремонт намного быстрее и качественнее, ведь у него есть профессиональное оборудование и опыт.

Кроме того, только специалист сможет устранить неполадки, не повредив дверное полотно, а также выдать гарантию на свою работу.

Замена замка Эльбор Алмаз

Каждое механическое изделие рано или поздно ломается – это факт. Поэтому так важно иметь возможность заменить его со временем.

Но, к сожалению, мы часто сталкиваемся с тем, что тот или иной замок выводится из ассортимента производителя. А аналогов по размерам и посадочным местам просто нет. Как быть в этом случае, менять целиком дверь?

В этом случае подбирается наиболее подходящий замок, и предлагается услуга по установке такового и переделке двери. Именно о таком случае в рамках устаревшей модели замка Эльбор Алмаз мы здесь и поговорим.

Немного истории

Двухсистемные замки Эльбор модели «Алмаз» устанавливались на первые металлические двери Эльбор в качестве системы запирания. В целом, для отечественного производителя, замки неплохие. Особенно учитывая то, что служили они приличные срока.

На старых замках модели «Алмаз» можно найти как логотип итальянского производителя на торцевой планке «Cisa-Эльбор», так и соответствующую пломбу на корпусе.

Вот собственно и всё, что замки Эльбор того времени связывало с итальянской компанией Cisa.

Неисправности и «болезни» Эльбор Алмаз

Попробуем перечислить с теми неисправностями, с которыми мы сталкивались в своей практике на рассматриваемых замках.

Поломка защёлки

Силуминовый кулачок защёлки, который работает в паре с ручкой, у Эльбор Алмаз часто ломался (запчастей к замкам Эльбор у нас нет. Где продаются – не знаем).

И не только потому, что силумин сам по себе материал достаточно мягкий. Такой поломке часто «помогают» владельцы двери, наклеивая более толстые уплотнители, или вклеивая их туда, где они изначально не предусмотрены.

Либо со временем, неизбежное проседание полотна добавляет нагрузки на саму защёлку, что тоже приводит к её поломке. Поэтому провисшие ручки и улетевшая вдаль защёлка на замке этой модели – часто встречаемое явление.

Заедание нижнего цилиндра

Перемещение нижних засовов в «Алмазе» обеспечивается цилиндровым механизмом секретности. Здесь он может быть любой марки. Но сами засовы и фиксирующая сувальда – являются неотъемлемой частью рассматриваемого замка.

И к сожалению, если у большинства производителей цилиндровая часть корпуса работает десятилетиями, то у Эльбор Алмаз узел фиксации засова выполнен не самым качественным образом.

Поэтому со временем, какой бы дорогой и качественный цилиндр мы сюда не воткнули – на поломанном «Алмазе» работать он будет некорректно и через раз.

Естественный износ

Работа верхнего сувальдного механизма тоже со временем разладится – это неизбежно для любого замка. Ключ такого механизма опирается на стенках корпуса при работе.

Со временем эти стенки стачиваются стержнем ключа, и изменить здесь что-то уже невозможно – только менять целиком.

На что менять?

Незадача в том, что около 10 лет назад замки были сняты с производства. И самое грустное в этой ситуации то, что не существует аналогов, которые бы были в размер и по дырам замка Эльбор Алмаз.

Если бы было что-то такое, что можно было бы просто «купить и ставить без переделок» — этого бы материала скорее всего не существовало…

Как же быть?

Есть два очевидных выхода из сложившейся ситуации.

Полная замена двери

Да, это зачастую очень затратно. Нормальная металлическая дверь с хорошими охранными свойствами сегодня стоит неплохо.

Но это позволит вам:

  • избавиться от провисшей двери (всё-таки ваша уже «отходила» 12-20 лет)
  • предусмотреть и на этот раз поставить взаимозаменяемые замки более ответственных производителей
  • обновить дизайн внутреннего помещения

Замена замка с переделками

Да, на место замка «Эльбор-Алмаз» не существует аналогичных замков по дыркам и посадкам. Но методом проб и ошибок нам удалось найти два достойных и возможных для переделки варианта.

Подчеркнём. Предложенные ниже варианты – это сложная переустановка, требующая опыта работ подобного вида, требующая подгонки существующей двери и дыр под новые параметры.

Замена на двухсистемник Меттэм

Можно прикупить Меттэм 13.173>>> и ручки к нему>>>, после чего всё это монтировать на место старого «Эльбор-Алмаз».

Да, непросто. По времени процедура занимает около 2-3 часов. По деньгам вместе с работами 6000-8000 рублей (на конец 2018 г.).

Вариант не идеальный, поскольку при переустановке не полностью перекрывается одно из отверстий старой накладной броненакладки.

Второй момент – нижний цилиндр остаётся «голым», то есть не прикрытый броненакладками. Что с точки зрения охранных свойств не очень хорошо.

Но этот вариант рабочий, он самый дешёвый из всех возможных, и на порядок дешевле полной замены двери. Поэтому пользуется популярностью.

Замена на двухсистемник Гардиан

Если при замене устаревшего замка «Эльбор-Алмаз» вы хотите получить и качественную переделку, и хорошую защиту – переделывать нужно под двухсистемник Гардиан 75.16Т (докупив две врезных броненакладки, и две личинки замка).

В этом случае мы получаем на двери два цилиндровых механизма, прикрытых врезными броненакладками. Все старые отверстия при этом перекрываются.

В этом случае мы получаем эстетически красивую переделку с обеспечением высоких охранных свойств. Но стоимость переделки в этом случае обойдётся минимум в два раза дороже варианта предыдущего.

Воспользоваться услугами установки и замены замков в Нижнем Новгороде и Москве вы можете по телефонам в контактах>>>

Приобрести замки на замену, предложенные в этом материале, вы можете в нашем магазине>>> с удобной дешевой доставкой по России.

Комментарии

Оставлен Павел И. Вс, 06/12/2020 — 14:59 Permalink

Тема: Помогите, заклинило замок Эльбор

Опции темы
  • Версия для печати
  • Отправить по электронной почте…
  • Подписаться на эту тему…
  • Поиск по теме
    Отображение
    • Линейный вид
    • Комбинированный вид
    • Древовидный вид
  • Помогите, заклинило замок Эльбор

    Железная дверь в мою квартиру, замок Эльбор , ключ такой:

    Я на улице (пишу с работы).
    Заклинило у жены, отвез ее к родителям, она сказала, что заперла на 4 оборота, при отпирании ключ ни сколько не повернулся. Я сам попробовал 3-мя ключами (2 у жены в сумочке лежало ), ключ не крутится ни в какую сторону. Замку года 4.
    Второй этаж, на балконе железная решетка, заперта на ключ. На балкон закрытые пластиковые окна. Только на кухне окно деревянное (но тоже новое, его тоже жалко).

    Вопросы:
    1. Если я вызову спец. службу, как они будут вскрывать?
    (Если на балконе запертая решетка и пластиковые окна?)
    2. Как мне самому попытаться вскрыть с наружи?
    (Говорят, что на ключе можно спилить бугорок и вставить ключ наоборот)
    3. Как с наименьшими потерями денег попасть в квартиру?
    (Спасатели желают 500 руб за дверь, а еще плюс решетка на балконе и стекла.)

    0

    ситуация такова, при провороте необходимо сточить прилив на бородке ключа, это выступ над бородкой, потом можно открыть замок

    но проблема заклиненного замка не всегда в провороте. может быть это вызвано и другим.. Это и поломкой тяги и заклиниванием механизма.
    Лучше всго или вызвать аварийщиков или если самостоятельно. То забить ригеля .. Это с минимальными повреждениями.

    0

    да, дверь куда открывается, может фото какое есть. со скважиной. и дверной коробкой в кадре//
    стачивать вот этот выступ

    Последний раз редактировалось SAWWA; 16.09.2010 в 23:31 .

    0

    Сточил выступ, перевернул ключ, открыл дверь.
    Спасатели пусть отдыхают, есть у них дела и по важней.

    Сомнение только теперь мучает, замок-то менять чтоли или до следующего раза?

    0

    значит скорее всего затирают или ригеля или в замке пыль . грязь.. выход — сервис не оставляйте так

    при открытой двери попробуйте открыть — закрыть замок
    как не будет жёстко ходить. потом закройте дверь. снова замок закройте откройте если туго ходит, то на ригеля с торца зубной пасты , попробуйте 1 полуоборотповернуть, открывем дверь, на коробке будут отпечатки. что и затирает.. этот лишний материал напильником сточить и счастье
